ブレーキマスターシリンダーの分類

Nov 27, 2023 ご伝言



ブレーキマスターシリンダーの分類



01-SイングルCハンバーまたはDデュアルCハンバー?

ブレーキマスターシリンダーの主な機能は、ブレーキペダルにかかる機械エネルギーをブレーキ液圧エネルギーに変換し、一定の圧力でブレーキフルードをブレーキパイプラインを通じて各車輪のブレーキホイールシリンダーに送り、ホイールからのブレーキを車輪の制動力に変換することです。ブレーキマスターシリンダーはシングルチャンバータイプとダブルチャンバーシリーズタイプに分けられ、それぞれシングル-回路とデュアル-独立回路システムで使用されます。ダブルチャンバーシリーズは、補償穴タイプとセンターバルブタイプに分かれます。安全性と機械的な複雑さのため、現在、マスターシリンダーにはデュアルチャンバー直列補償タイプが広く使用されています。{8}

info-465-264



02-ブレーキマスターシリンダーはどのように機能しますか?

原理は次のとおりです。ブレーキをかけるときにドライバーがフット ペダルを踏むと、フット ペダルがプッシュ ロッドを介してピストンを前方に押します。前方に移動するピストンは、メイン カップを駆動して補償穴を通過させます。-このとき、油圧配管は閉じられており、踏力はブレーキフルードを介して下方に伝達され続けます。

ドライバーがブレーキ ペダルをすぐに放すと、戻り速度はピストンの戻り速度よりも小さいことが多いため、リターン スプリングがピストンを押して急速に戻ります。このプロセス中に、圧力室内に短期間の負圧 (真空) 現象が発生します (ピストンが戻れなくなります)。-負圧によりカップは下向きに変形します。リザーバ内のブレーキフルードは補償室からピストンの隙間や小穴を通って負圧領域に流れ込み、負圧状態を緩和しエアの侵入を防ぎます。パイプ内に逆流し続ける余分なブレーキフルードは、補正穴を通ってリザーバーに戻り、次のブレーキストロークに備えます。

info-382-286





従来のマスターシリンダーは、リザーバーとマスターシリンダーという 2 つの主要な部分で構成されています。リザーバは、マスターシリンダーの動作に必要なブレーキ液を供給します。現在の液体貯蔵タンクはすべて分割設計になっており、2 つの独立したピストン チャンバーに 2 つの独立した液体貯蔵領域からオイルが供給されます。分割設計により、油圧システムの供給流体が前輪と後輪、または前輪と後輪に分割され、一方の油圧システムの故障が他方の油圧システムに影響を与えるのを防ぎます。

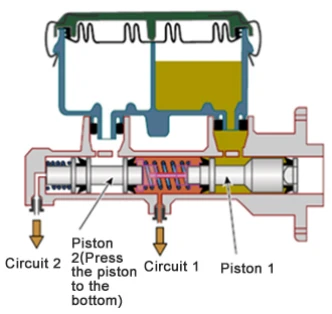

2 番目の回路に障害が発生すると、1 番目の回路で発生した圧力によって 2 番目のピストンがチャンバーの底部に押し込まれます。これが起こると、最初のチャンバーは引き続き圧力を高め、両方のピストン チャンバーがアクティブになるとそれに伴うペダル ストロークが増加します。

info-332-314

第1回路が故障すると、圧力が発生しないため、プッシュロッドが第1ピストンを直接押して第2ピストンを押して圧力を発生させることになり、ペダルフィーリングに異常が生じ、ドライバーに空気を踏んでいるような感覚を与えることになる。

info-371-310

一般に、マスターシリンダーや油圧システムの差圧により、ダッシュボードのブレーキ警告灯が点灯し、ブレーキシステム回路に圧力損失があることをドライバーに警告します。



03-結論

最後に、ブレーキマスターシリンダーのストロークと容量は、車両全体のブレーキパラメーターに従って決定する必要があります。ブレーキマスターシリンダーのストローク(ペダルストロークの標準要件を満たすため)と容積を設計するときは、車両ブレーキシステムの容積を考慮する必要があります。高圧時の作動油の圧縮量、ブレーキ配管の膨張量、ブレーキシステム作動時の液量、車両全体の配管レイアウト、ブレーキマスターシリンダーのアイドルストロークなど。
